TECO东元A510S变频器

高性能矢量型变频器：A510S进阶型

功率范围： 220V 0.75~110KW 、 380V 0.75~315KW

主要应用：提升设备、橡胶机械、塑料机械、金属加工机械、纺织机、空压机、风机水泵、输送设备等

产品特点：

    1、支持高速通讯：CANopen/Profibus-DP/EtherCAT

    2、支持PG闭环控制

    3、符合UL/CE/RoHS认证

产品优势：

    1、过压抑制功能：减少冲床、螺丝机等设备安装刹车装置成本

    2、内建STO功能,安全可靠

    3、含Soft PWM马达降噪音功能，提升设备档次，增强舒适度

    4、一机双模：适用于感应&永磁电机

基本规格

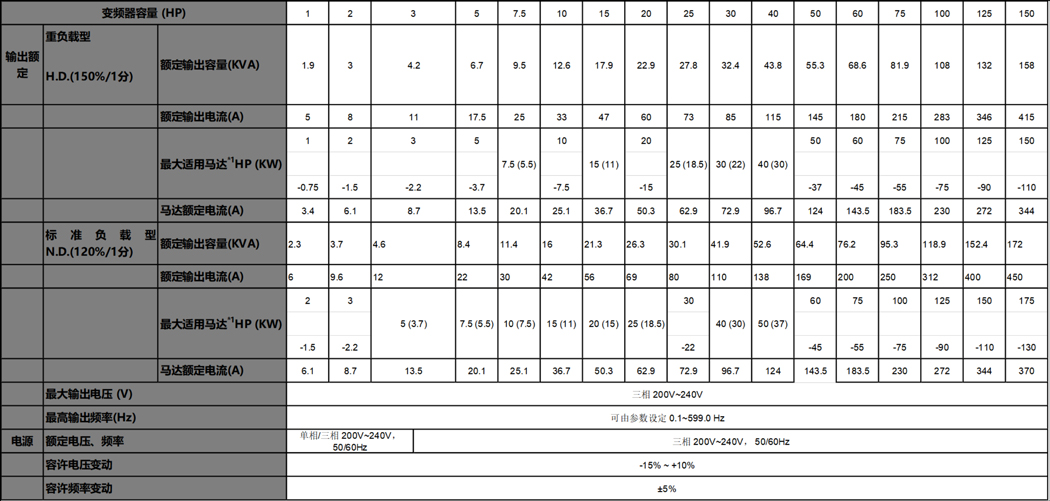

    (a)200V级

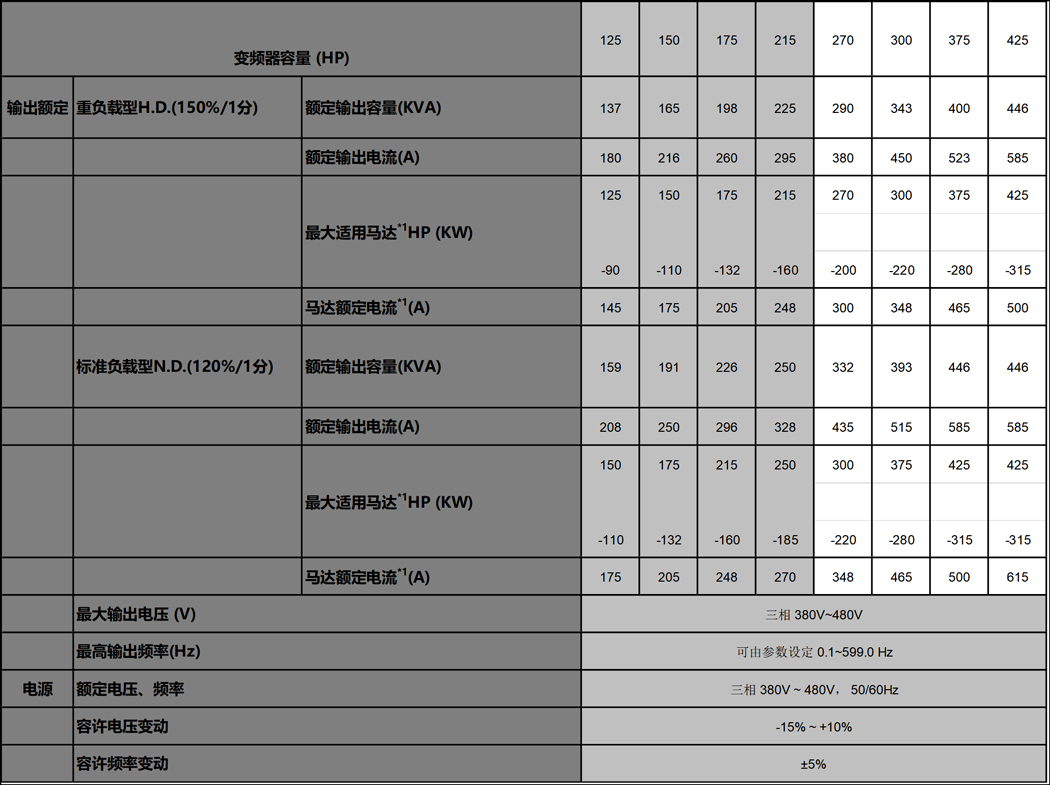

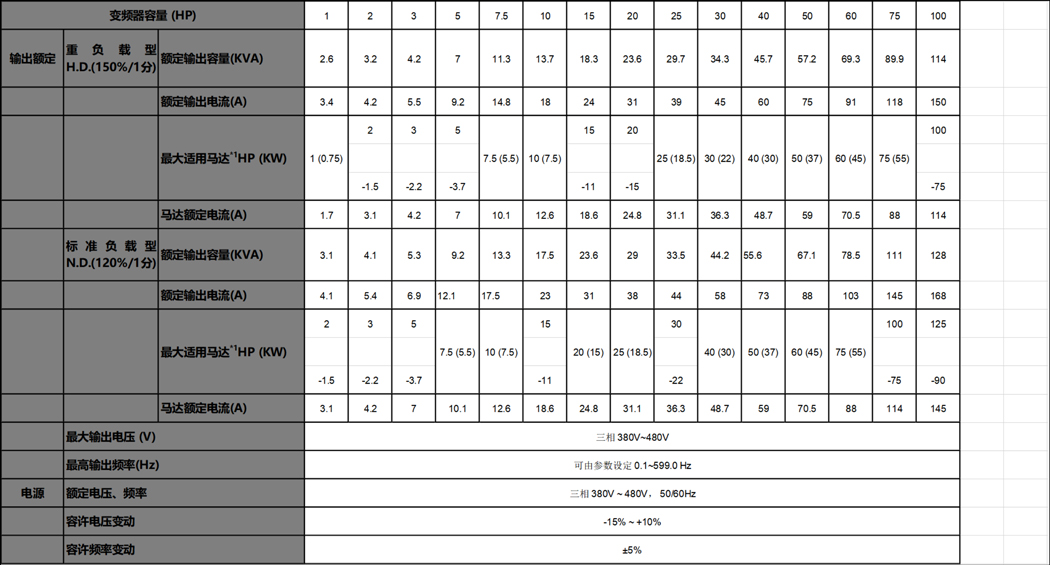

    (b)400V级

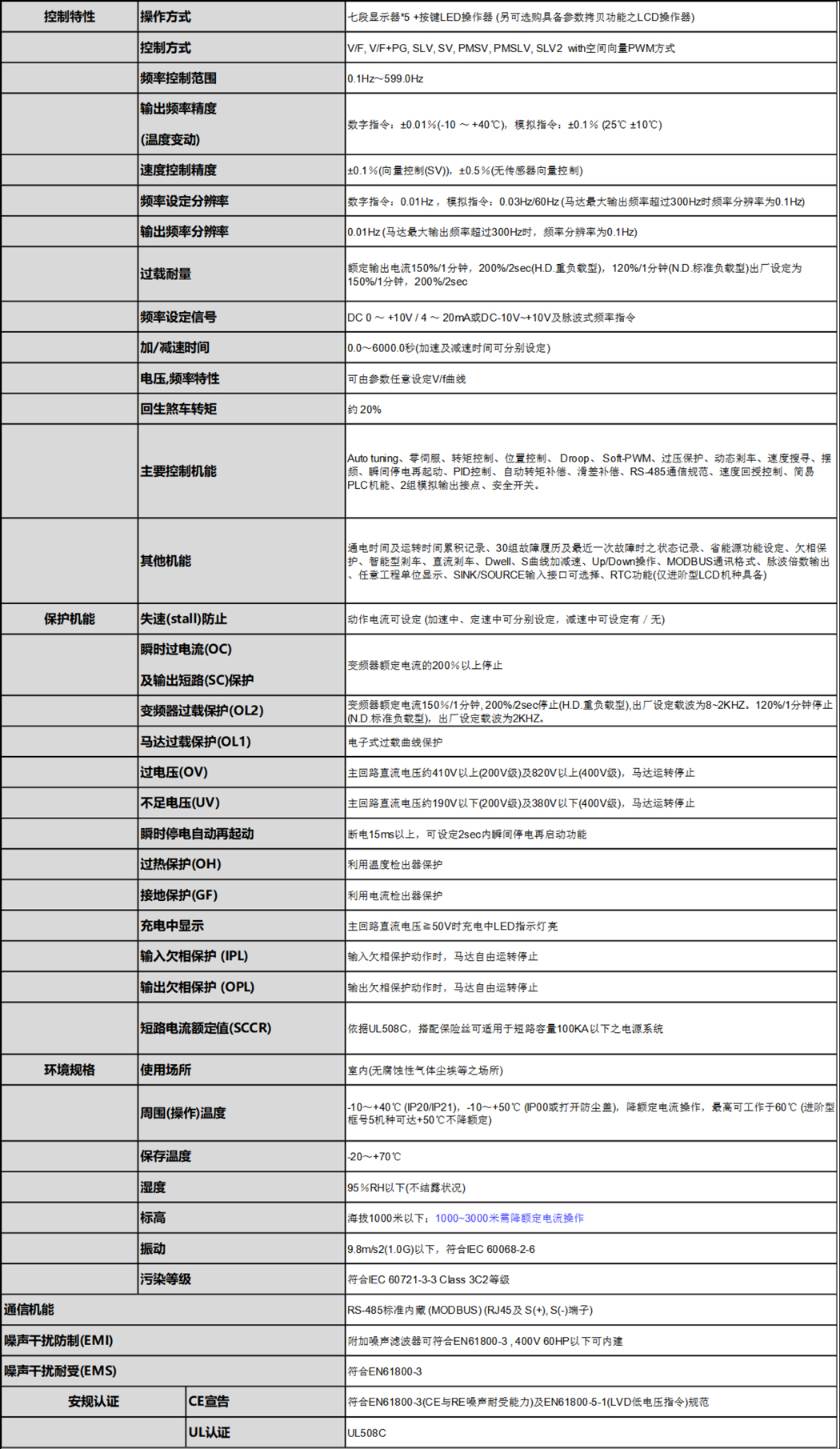

共通规格

配线图 (进阶型E & G type适用)

以下为A510s变频器进阶型机种之配线图(◎表示主回路端子，○表示控制回路端子)，A510s依型号不同，配线端子台的位置及符号会稍有差异。主回路端子及控制回路端子说明请参考说明书

备注说明：

*1：仅200V 1~25HP与400V 1~30HP(含)以下容量内建剎晶体机种主回路提供B2端子，可直接于B1, B2间连接煞车电阻。

*2：多机能数字输入接点S1~S8，可透过开关SW6设置成Source(PNP, with +24V common) or Sink(NPN, with 24VG common)。

*3：多机能模拟输入AI1 / AI2，可透过开关SW3 / SW4设置成电压命令输入(0~10V/-10~10V)或电流命令输入(4~20mA)，并请搭配参数04-00设定。

*4：安全输入接点SF1& SF2短接SG变频器始可正常输出，使用安全输入时，请务必拆下SF1-SG, SF2-SG间的短接线。

*5：使用开集极输入方式时，因有内建pull-up电阻，外部不需串接电阻。

*6：AO1 / AO2预设0~+10V输出。

*7：RS485终端电阻开关，在多台变频器并联使用时最后一台变频器需开启。

*8：仅200V 3~40HP与400V 5~75HP机种提供P1, P2端子，可在P1与P2端子之间外接DCL,，出厂时P1与P2端子短接。

*9：200V 50~150HP及400V 100~425HP机种内建直流电抗器。
